拖鏈布線安裝原則及注意事項
2017/7/16 14:03:32點擊：
拖鏈在使用前需進行安裝，除了安裝拖鏈自身的結構外，還要安裝電纜到拖鏈內部，在插入電纜時需要遵循一些布線原則，以便不會對電纜造成損壞，為防止電纜的早期斷線，在拖鏈配線時要注意下列事項。
電纜的彎曲半徑要保持在電纜外徑的6倍以上。

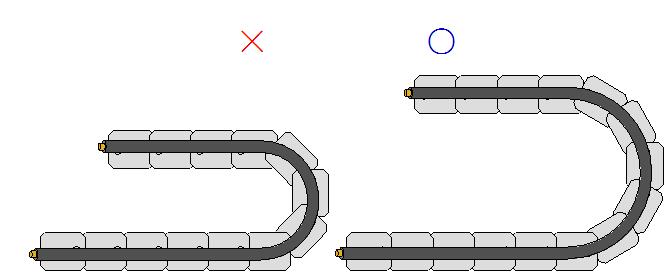

如果電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的 電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外，電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。

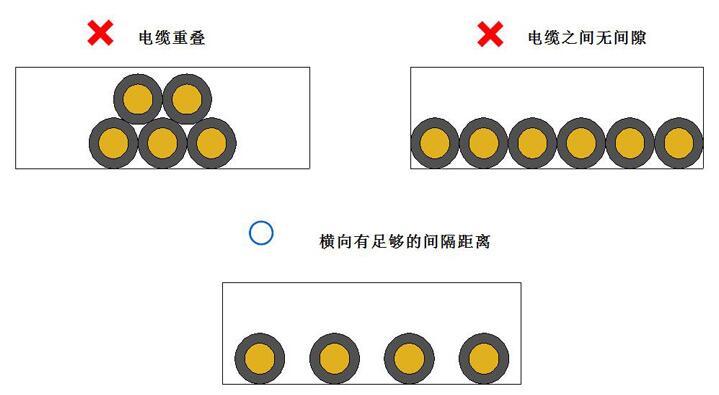

(3)防止電纜互相干擾
為防止同時布線的電纜之間互相干擾，電纜不應該重疊，在拖鏈內實施水平布線時，也要保證足夠的間隙，選擇具有足以保證電纜間距的拖鏈。

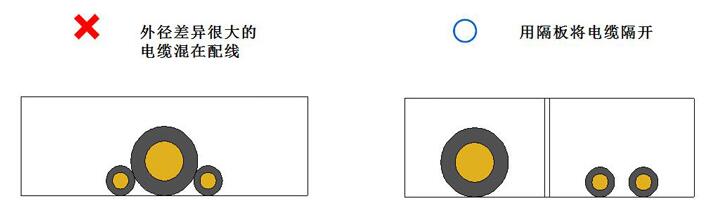

(4)外徑差異很大的電纜混在配線
外徑差異很大的電纜如果混在配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將不同直徑大小的電纜隔開。

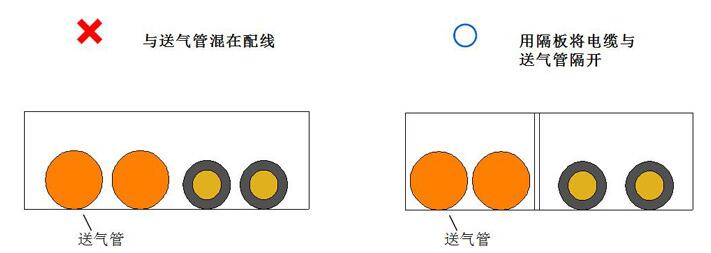

(5)電纜與送氣管的混在配線
與送氣管等較硬的物體混在配線，容易造成電纜受壓斷線。
這時需要用隔板將電纜與送氣管隔開
