鋼制拖鏈型號 鋼鋁拖鏈型號表 矩形鋼鋁拖鏈型號表
2017/7/20 20:33:23點擊：
鋼制/鋼鋁拖鏈特點：
1.鋼制/鋼鋁拖鏈本體是由連接板/分隔框體/軸銷/前后固定座所組成。
2.連接板有SUS304及鍍鉻鋼板兩種材質可依不同環境選擇。
3.分隔框體采用AL6061高壓鋁擠型材質，可承受高負載及減輕拖鏈的運作負擔，分隔孔可依需求開孔。
4.鋼制/鋼鋁拖鏈最大位移速度40M/分鐘。
5鋼制/鋼鋁拖鏈噪音不超過68Db。
6.鋼制/鋼鋁拖鏈壽命為100萬次往覆運動以上。
7.其他特殊尺寸可以訂制

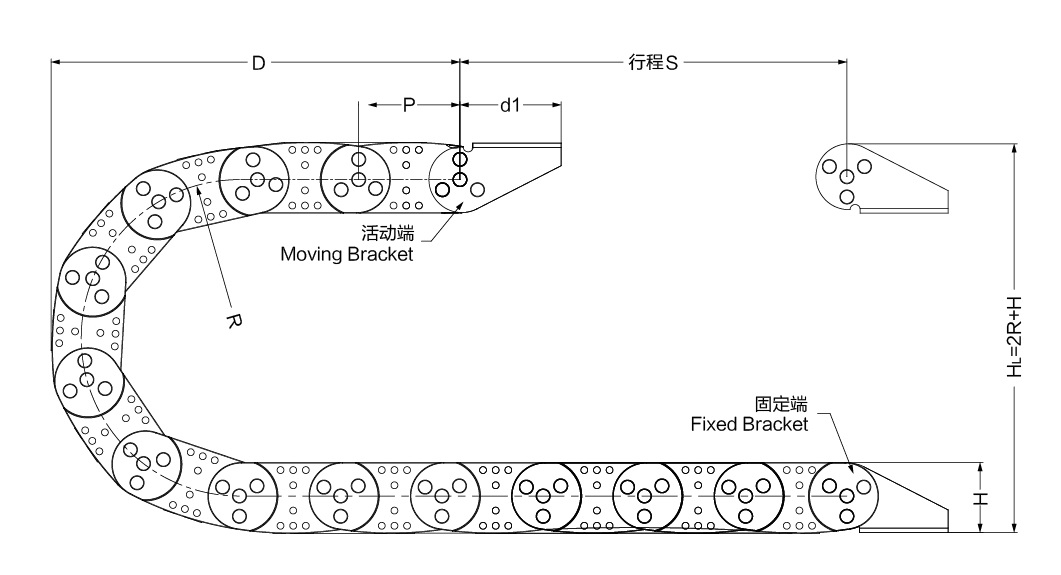

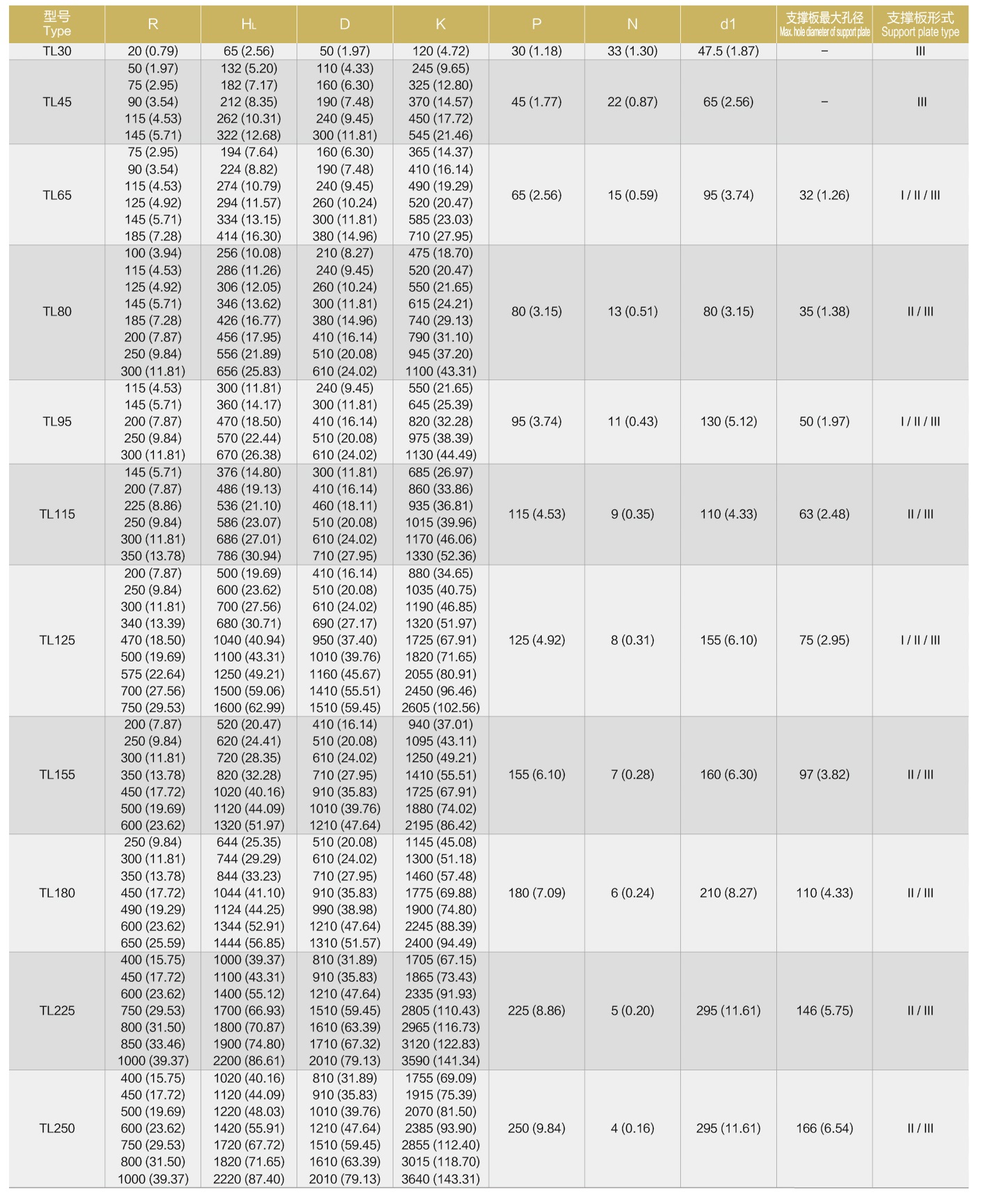

| 型號 | 節距T | 彎曲半徑（可任意）R | 拖鏈最小寬度 | 拖鏈高度H | 拖鏈長度（可任意）L | 支撐板最大孔D1 | 最大限度不加支撐長度范圍 |
| TL45 | 45 | 50/75/90/115/145 | 35 | 32 | 不限 | 20 | 4米 |
| TL65 | 65 | 75/90/115/125/145/185 | 50 | 49 | 不限 | 32 | 5米 |
| TL80 | 80 |
100/115/125/145/185 /200/250/300 |
55 | 56 | 不限 | 35 | 8米 |
| TL95 | 95 | 115/145/200/250/300 | 60 | 75 | 不限 | 55 | 9米 |
| TL115 | 115 |
145/200/225/250 /300/350 |
70 | 86 | 不限 | 63 | 10米 |
| TL125 | 125 |
200/250/300/350 /500/575/700/750 |
80 | 100 | 不限 | 75 | 10米 |
| TL155 | 155 |
200/250/300/350 /450/500/600 |
90 | 120 | 不限 | 97 | 10米 |
| TL180 | 180 |
250/300/350/450 /490/600/650 |
100 | 144 | 不限 | 110 | 10米 |
| TL225 | 225 |
400/450/600/750 /800/850/1000 |
160 | 200 | 不限 | 146 | 12米 |
| TL250 | 250 |
400/450/500/600 /750/800/1000 |
190 | 220 | 不限 | 166 | 14米 |
矩形鋼鋁拖鏈型號表
| 規格 | 彎曲半徑 | 不支撐長度 | 負載重量 |
| 25x45 | 60 | 1.5 | 3 |
| 38x73 | 100 | 2 | 4 |
| 45x90 | 120 |
2.2 |
5 |
| 52x102 | 140 | 2.5 | 8 |
| 60x102 | 160 | 2.7 | 10 |
| 60x150 | 165 | 2.9 | 14 |
| 72x162 | 185 | 3 | 20 |
矩形鋼制拖鏈型號表

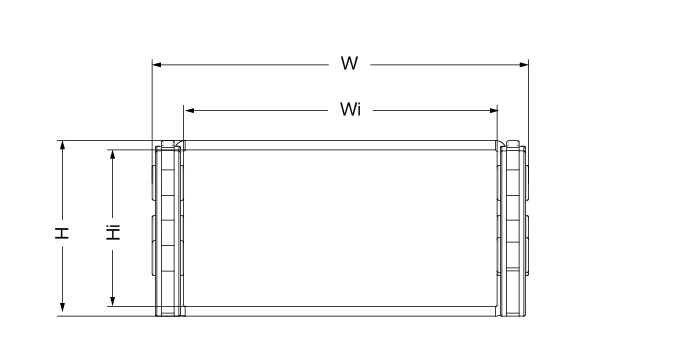

| 內腔 | 外腔 | 彎曲半徑 | 軸向拉力 | 重量（kg/米） |
| 20x30 | 27.5x36.7 | 60 | 35 | 1.3 |
| 25x50 | 31.5x54.5 | 90 | 40 | 1.75 |
| 35x60 | 40.1x64.4 | 100 | 50 | 2.1 |
| 38x73 | 43.7x77.8 | 110 | 60 | 2.36 |
| 40x80 | 45.4x84.7 | 120 | 70 | 2.5 |
| 52x102 | 57.5x107.8 | 140 | 75 | 2.85 |
| 60x120 | 67.5x127.7 | 180 | 80 | 3.15 |
| 60x130 | 67.5x134.4 | 180 | 80 | 3.25 |
| 72x162 | 78.4x168.2 | 210 | 80 | 4.5 |
