鋼制拖鏈規格
型號規格TL45 TL65 TL95 TL125 TL180

節距(t) 45 65 95 125 180彎曲半徑(R) 50 75 90 115 115 145 200 200 250 300 350 470 250 300 350 450 125 145 185 250 300 500 575 700 750 490 600 650拖鏈最小寬度(Bmin) 60 70 120 120 200拖鏈最大寬度(Bmax) 200 350 250 550 650拖鏈長度(L)由用戶按需要自定支撐板最大孔徑(D1) - 30 50 75 110矩形孔(Dmax) 14 26 46 72。

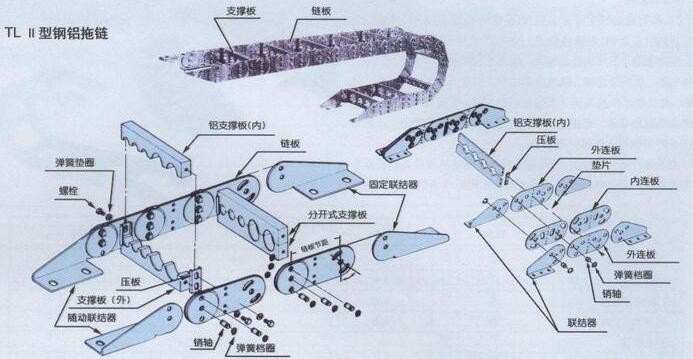

　　有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時�？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
鋼制拖鏈設計參數：節距，彎曲半徑，拖鏈寬度，拖鏈長度，支撐板形式。
訂貨舉例TL65I-300-200-3500
就是代表TL65.彎曲半徑300，寬度200，長度3500毫米。
