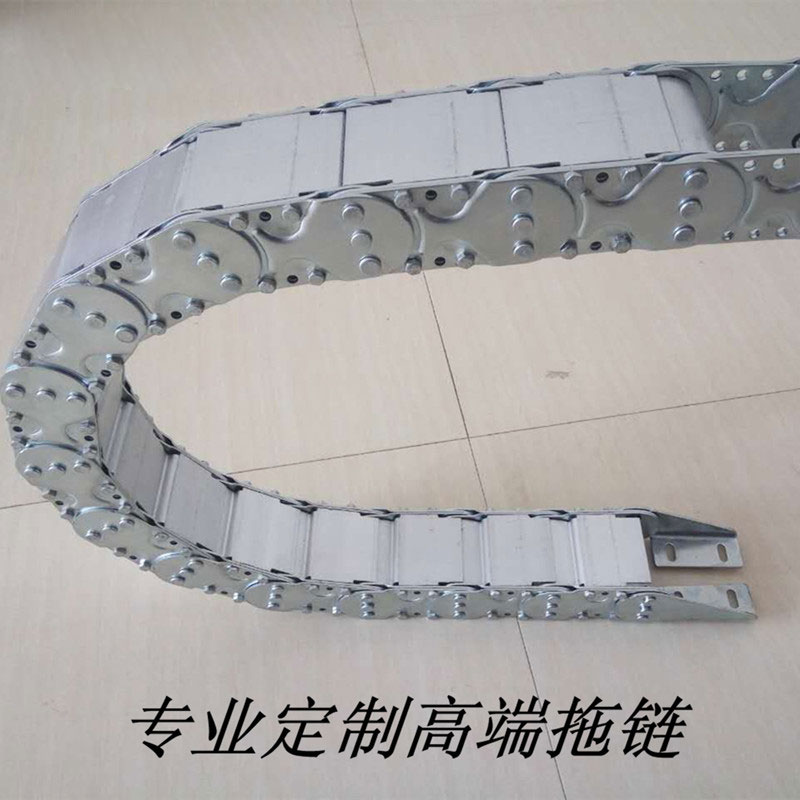

TL橋式鋼制拖鏈 TL45鋼鋁拖鏈
更新：2017/7/20 18:59:59點擊：
- 產品品牌
- 產品型號
產品介紹
TL45外高30內高22橋式
TL65外高44內高25橋式
TL75外高50內高30橋式
TL80外高56內高35橋式
TL95外高70內高45橋式
TL100外高75內高50橋式
TL115外高86內高60橋式
TL125外高100內高70橋式
TL155外高120內高90橋式
TL175外高150內高112橋式
TL180外高144內高108橋式
TL225外高200內高160橋式
TL250外高220內高180橋式
1.請在選擇型號時，應考慮在管內放置的電纜，軟管的直徑和數量。如放置電纜、電線時應保持10%的空間，若放置軟管是應保留20%的空間，具體以技術人員計算后為準。
2.彎曲半徑的選擇，主要是依據所放置的電纜、電線、軟管的用量。一般情況下，彎曲半徑的大小為電纜、電線、軟管直接的10倍，具體以技術人員計算后為準。
3.聯結器形式的選擇見以下內容，我廠提供的價廉物美的標準聯結器，能方便的滿足不同安裝場合的需要。

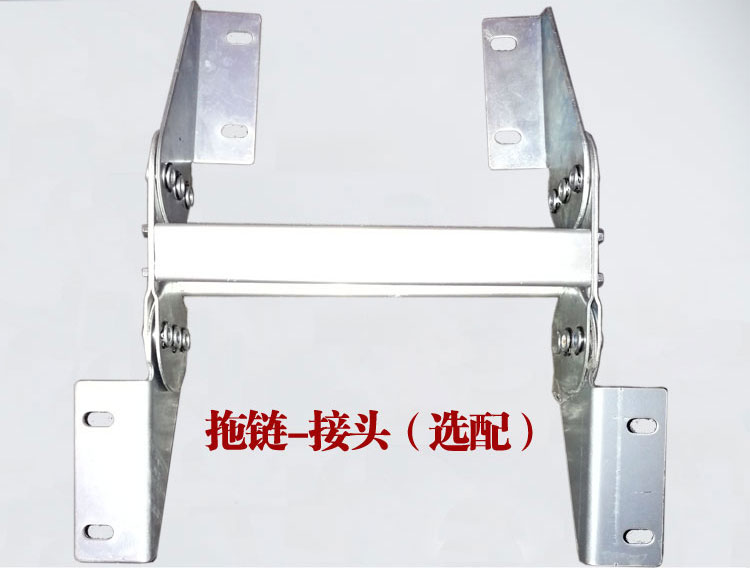

4.以上價格為每米（含接頭）單價，接頭有以下兩種形式，9種安裝方式可供選擇，具體請聯系客服說明所需長度及接頭樣式。
本公司產品，支持3-80米長行程高性能，請放心選購，品質承諾，三年內非人為損壞，拖鏈斷裂，脫節，壞一賠十 ，鋼制拖鏈屬于定做，切記確定好尺寸，非質量問題，買家自己承擔。

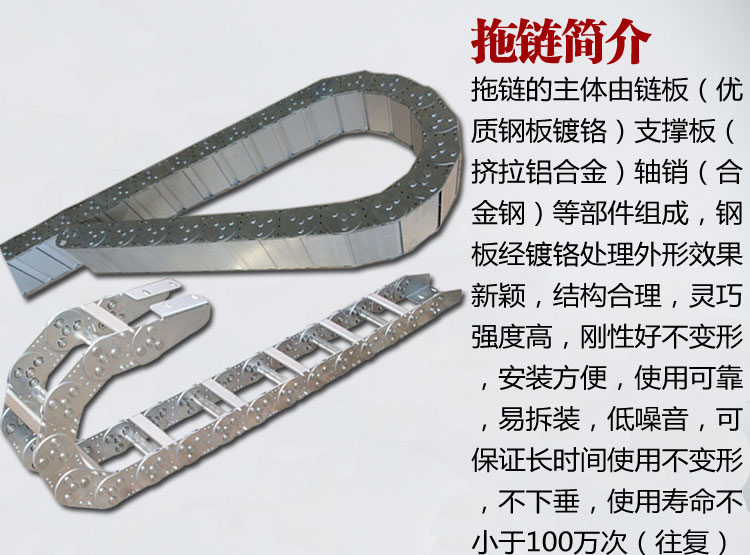

TL鋼制鋼鋁拖鏈優勢：
※全封閉的外殼，能完美的保護電纜，軟管等；
※以最小的外形尺寸得到最大的內腔截面；
※運行時噪音低。

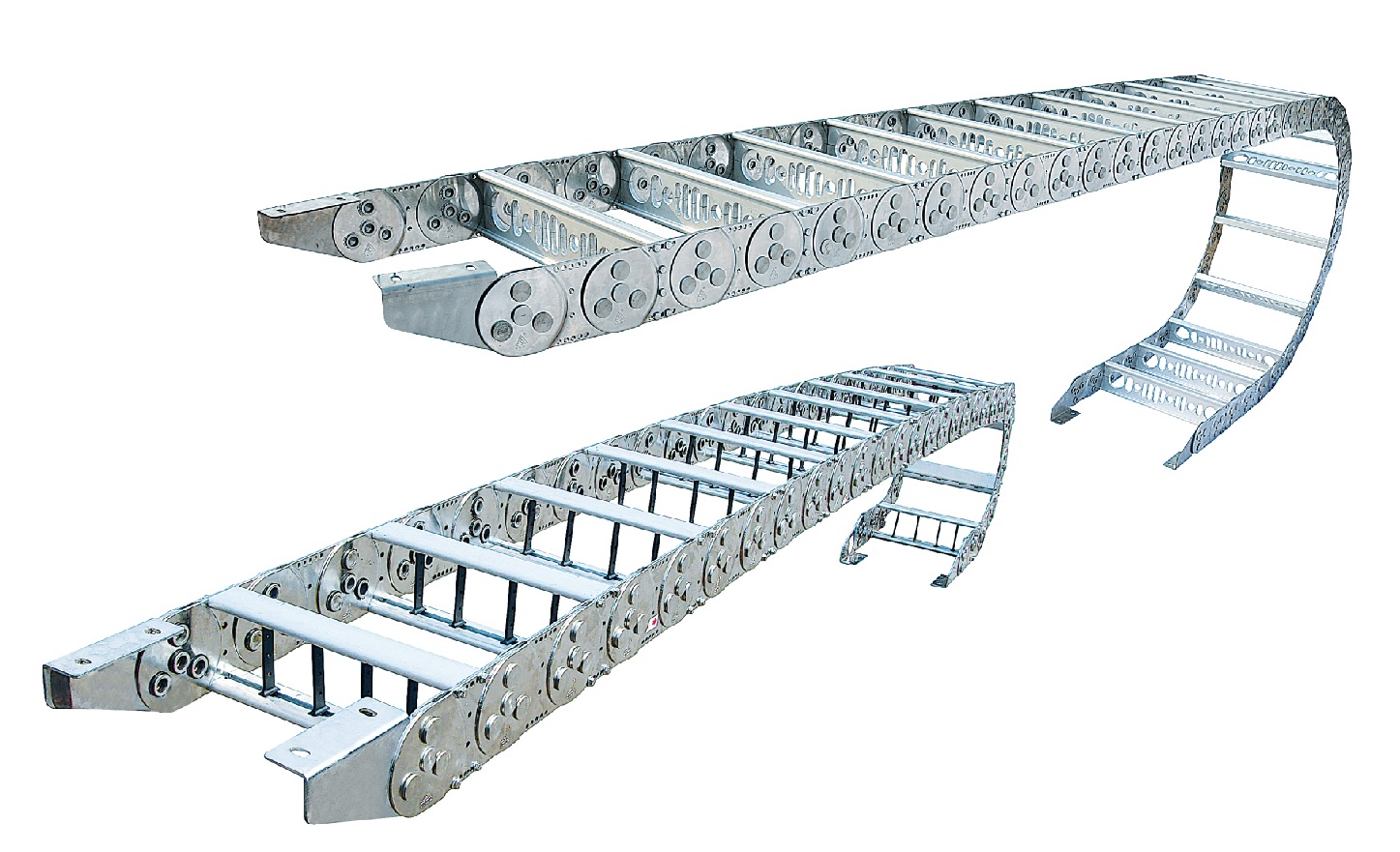

TL型鋼制鋼鋁拖鏈特點：
1、可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
2、TLG型鋼制拖鏈其使用行程最大為32米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。

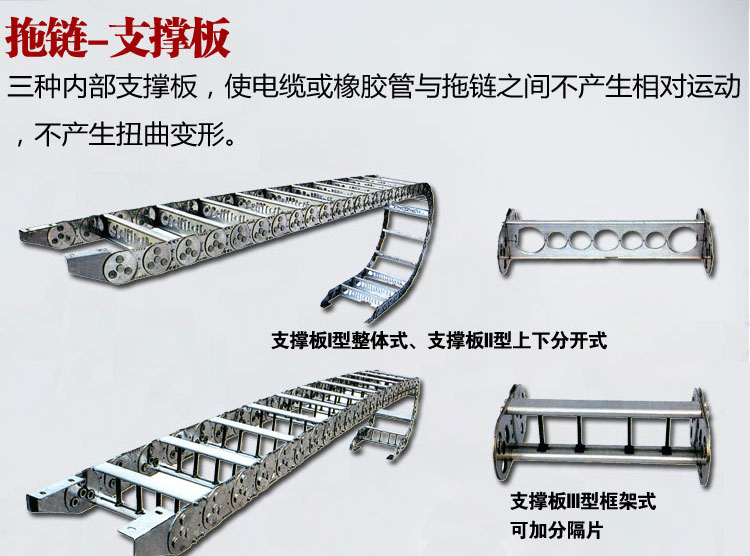

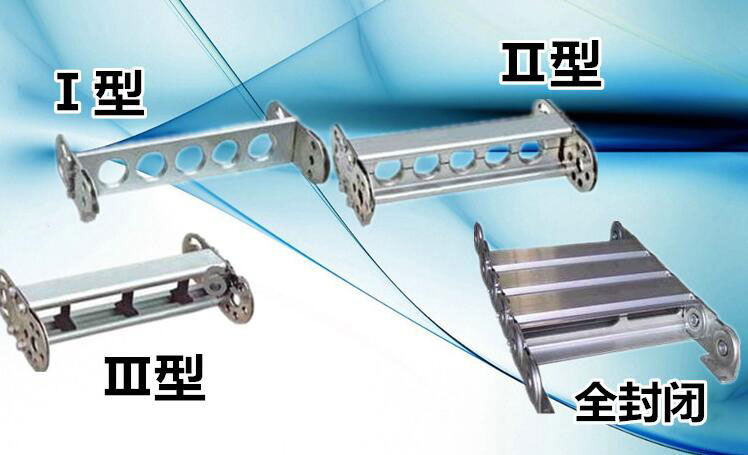

3、拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
4、鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，機床最大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
5、彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600 mm，行程小的可相應選擇較小的半徑。
