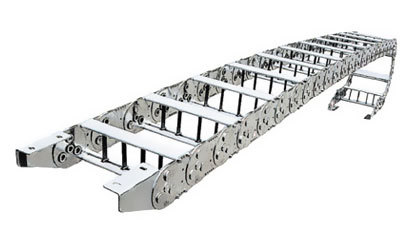

TLGA型鋼制拖鏈 TLGB型鋼制拖鏈
更新：2018/7/14 18:03:28點擊：
- 產品品牌
- 產品型號
產品介紹
|
|
|
TLGA型上下分開式開孔
|
TLGB型可放隔離片
|
|
|
| tlga型鋼制拖鏈 | tlgb型鋼制拖鏈 |
TLGA型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置(允許不用支承輪)長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
TLGA型鋼制拖鏈其使用行程為32米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
鏈板的高度，也就是支撐板的高度，是由電纜直徑?jīng)Q定的，機床限度運轉時，如拖鏈的寬度超過300mm，抑鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

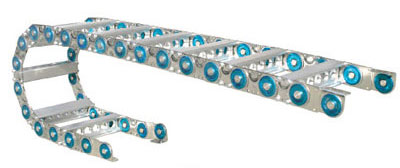

可放置隔片的tlgb鋼制拖鏈
彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結 是在行程的中點時。拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。
TLGA/TLGB型鋼制拖鏈主要參數
|
型號 Type |
彎曲半徑 R Bending Radius (mm) |
節距 Pitch |
A | C | D | E | F | G | H | K |
允許不用支撐輪時 NON-SUPPROT roller is allowed |
重量 Weight (100mm) |
|
|
長度 Length |
負載（kg/m） Load |
||||||||||||
|
TLGA75 TLGB75 |
100/150/200/250/300 | 75 | 31 | 50 | 8 | 4 | 30 | 12 | 9 | 15 | 3/4 | 30/30 | 4.80/5.50 |
|
TLGA100 TLGB100 |
150/200/250/300/400 | 100 | 49 | 75 | 10 | 4 | 50 | 17 | 11 | 21 | 4/8 | 40/40 | 9.10/10.00 |
|
TLGA125 TLGB125 |
200/250/300/400/500 | 125 | 68 | 100 | 14 | 4 | 70 | 22 | 13 | 28 | 6/12 | 50/50 | 18.10/19.30 |
|
TLGA175 TLGB175 |
250/300/400/500/600 | 175 | 118 | 150 | 14 | 8 | 115 | 26 | 13 | 32 | 15/10 | 10/30 | 25.00 |

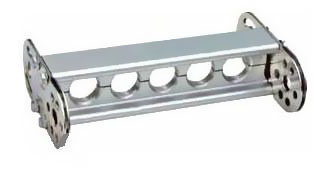

TLGA型的多種不同支撐板
TLGA鋁合金型拖鏈與一般的拖鏈不同。它可通過固定的鋁型材滿足不同要求的需要，支撐板寬或達1200mm。在最高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到最佳保護。
我們每二節鏈板提供一條支撐板。如每一節均需支撐板。請?jiān)谟嗀洉r(shí)。訂10A/20A/30A/40A/50A,而不是10B/20B/30B/40B/50B。即TLG20A/200*2100/200“h”或TLG20B/200 x 2100/200“h”。

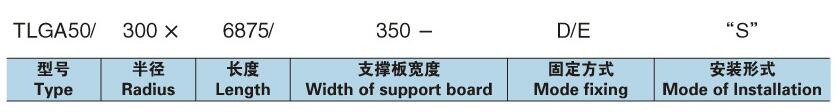

訂貨舉例1：
拖鏈型號TLGA75或TLGB75，支撐板III型。
彎曲半徑R=450，支撐板寬度Bi=300,拖鏈長度L=7800
拖鏈TLGA75III-450×300×7800
I型-支撐板整體型（根據客戶要求開孔）
II型-支撐板上下分開型（根據客戶要求開孔）
II型-上下是鋁板，內有隔離片（根據客戶要求放隔條）
訂貨舉例2：
行程11.2m，彎曲半徑300mm，3電纜直徑48,3電纜直徑28,2軟管直徑36
