TLⅡ型鋼制拖鏈系列
- 產品品牌
- 產品型號
鋼制拖鏈分為四種類型：支撐板Ⅰ型整體式、支撐板II型分開式、支撐板III型框架式、支撐板IV型封閉式 。

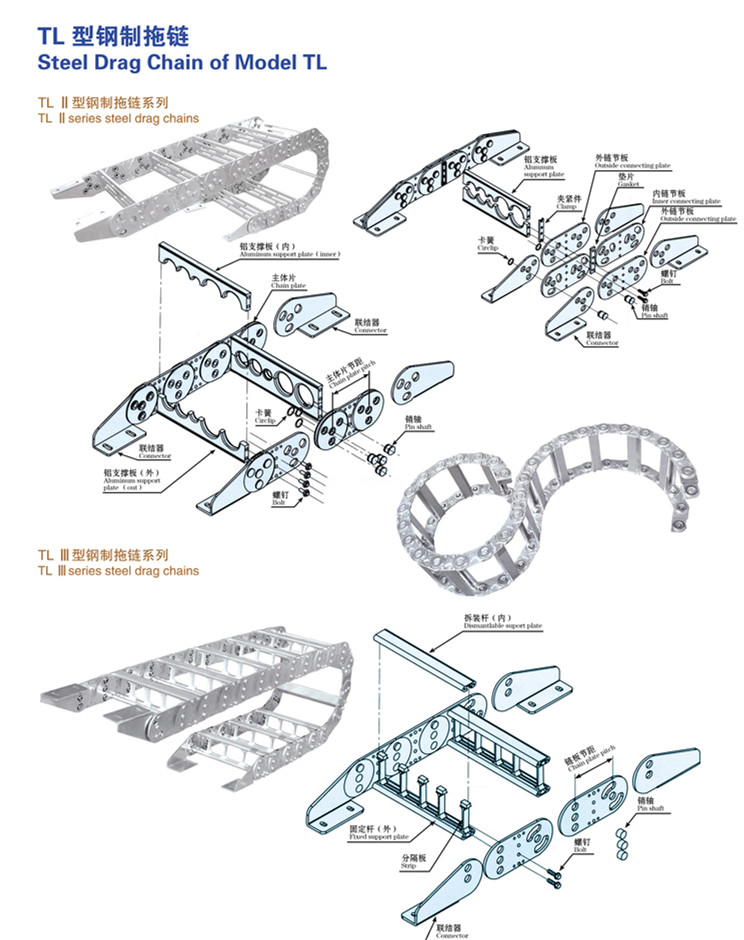

TLⅡ型系列拖鏈的主體結構：
由鏈板（優質鋼板鍍鋅）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鋼性能好不變形，安裝方便，使用可靠，易拆裝 ，尤其是鋼制拖鏈采用了高強度耐磨材料，合金鋼為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間運行下不變形。
TLⅡ型鋼制拖鏈的特點：
由于鋼制拖鏈外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國整套機床，大型機械設備在國際市場的競爭能力。
閔彬TL型鋼制拖鏈的工作參數：
1. 鋼制拖鏈可適應最大移動速度60米/分。
2. 鋼制拖鏈在最大移動速度時，噪聲升壓級低于56分貝。
3. 鋼制拖鏈安全使用壽命不小于150萬次（往復）
鋼制拖鏈型號規格參數
|
型號 |
節距 |
彎曲半徑 |
最小長度 |
最大長度 |
支撐板最大孔徑 |
矩形孔徑 |
高度 |
|
TL45 |
45 |
50 |
60 |
200 |
- |
14 |
According to customer’s requirements |
|
TL65 |
65 |
75 |
70 |
350 |
30 |
26 |
|
|
90 |
|||||||
|
115 |
|||||||
|
125 |
|||||||
|
145 |
|||||||
|
185 |
|||||||
|
TL95 |
95 |
115 |
120 |
450 |
50 |
46 |
|
|
145 |
|||||||
|
200 |
|||||||
|
250 |
|||||||
|
300 |
|||||||
|
TL125 |
125 |
200 |
120 |
550 |
75 |
72 |
|
|
250 |
|||||||
|
300 |
|||||||
|
350 |
|||||||
|
470 |
|||||||
|
500 |
|||||||
|
575 |
|||||||
|
700 |
|||||||
|
750 |
|||||||
|
TL180 |
180 |
250 |
120 |
650 |
110 |
- |
|
|
300 |
|||||||
|
350 |
|||||||
|
450 |
|||||||
|
490 |
|||||||
|
600 |
|||||||
|
650 |
